Einsturzstelle des historischen Archivs
Köln

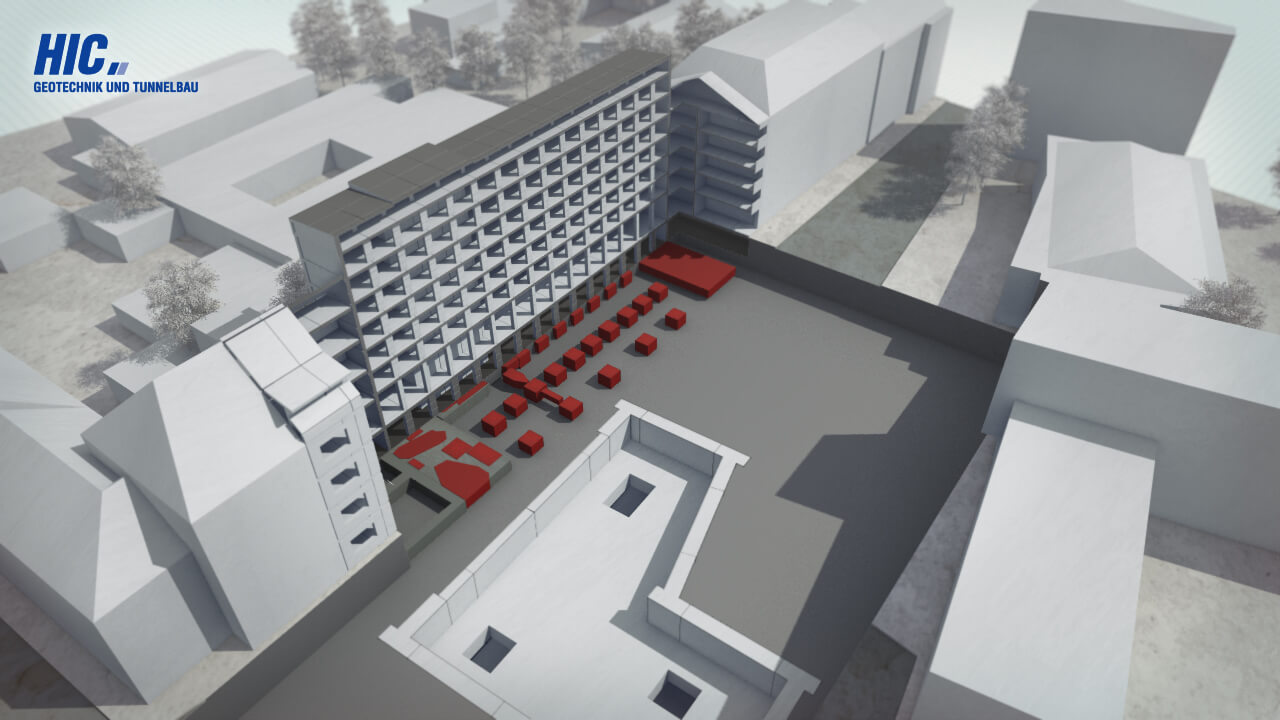

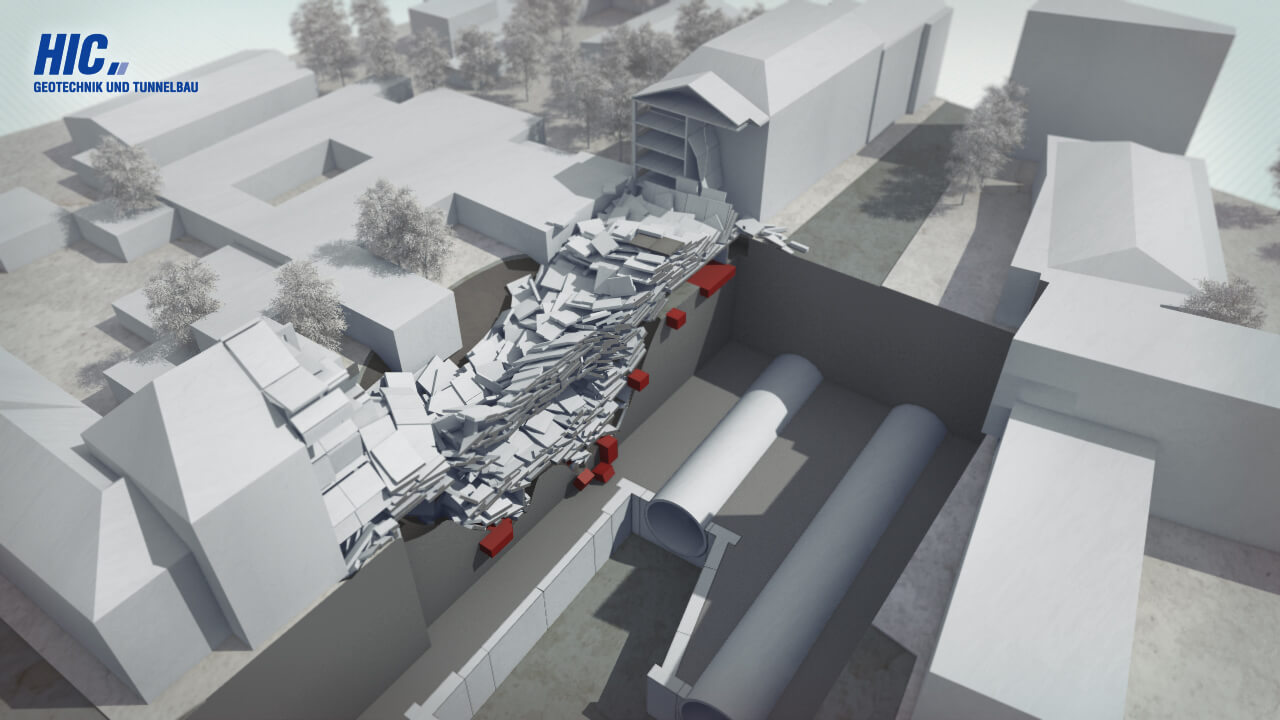

Am 03.03.2009 ist das am Waidmarkt im Kölner Severinsviertel liegende Historische Archiv der Stadt Köln auf Grund einer Havarie des im Zuge der neuen Nord-Süd-Stadtbahn im Bau befindlichen Gleiswechsel-Bauwerks Waidmarkt komplett eingestürzt.
HIC wurde seitens der Stadt Köln mit der Örtlichen Bauüberwachung und der Bauoberleitung für die Baumaßnahme 'Bergungsbaugrube' beauftragt.
- Nord-Süd-Stadtbahn: Neubau einer ca. 4 km langen Stadtbahnlinie (Tunnelvortrieb: 2 TBMs Ø 8,40 m in Sanden/Kiesen der Rheinterrasse in schwierigen Grundwasserverhältnissen) mit insgesamt 8 unterirdischen Stationen.

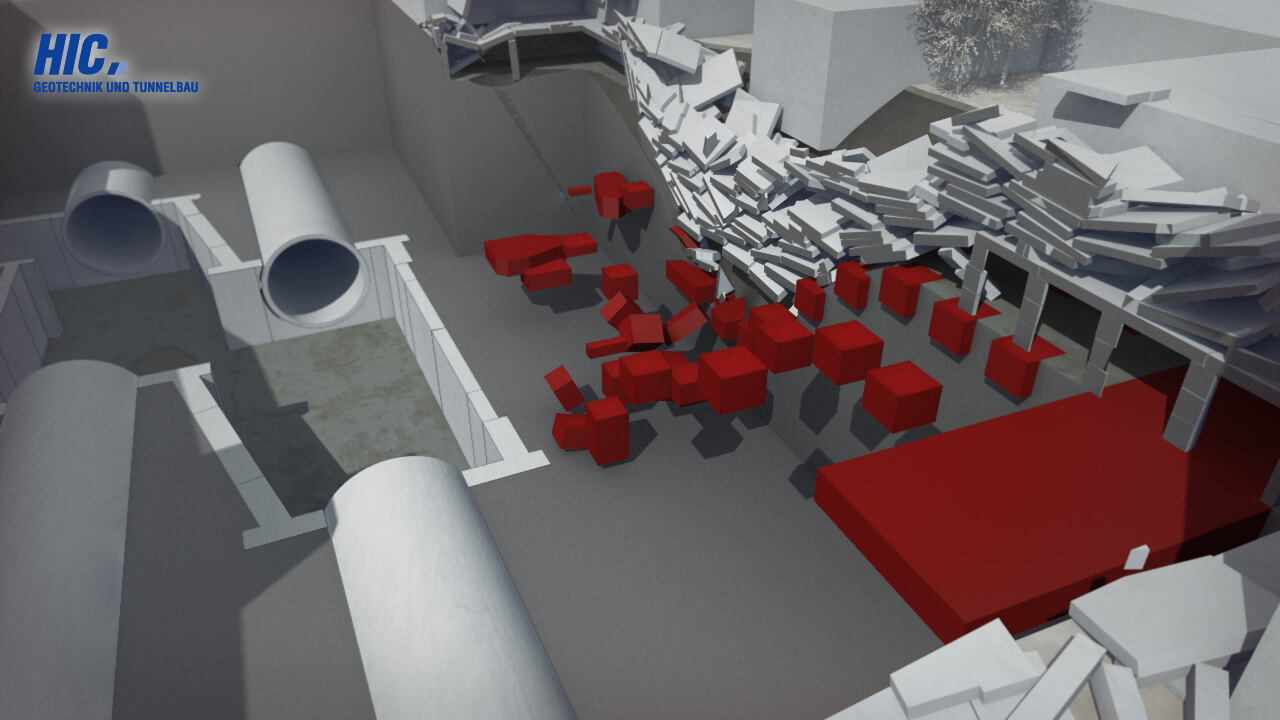

- Einsturz des Historischen Archivs im Zusammenhang mit dem Bau der 26 m tiefen Baugrube für das Gleiswechselbauwerk Waidmarkt (Schlitzwandbauweise).

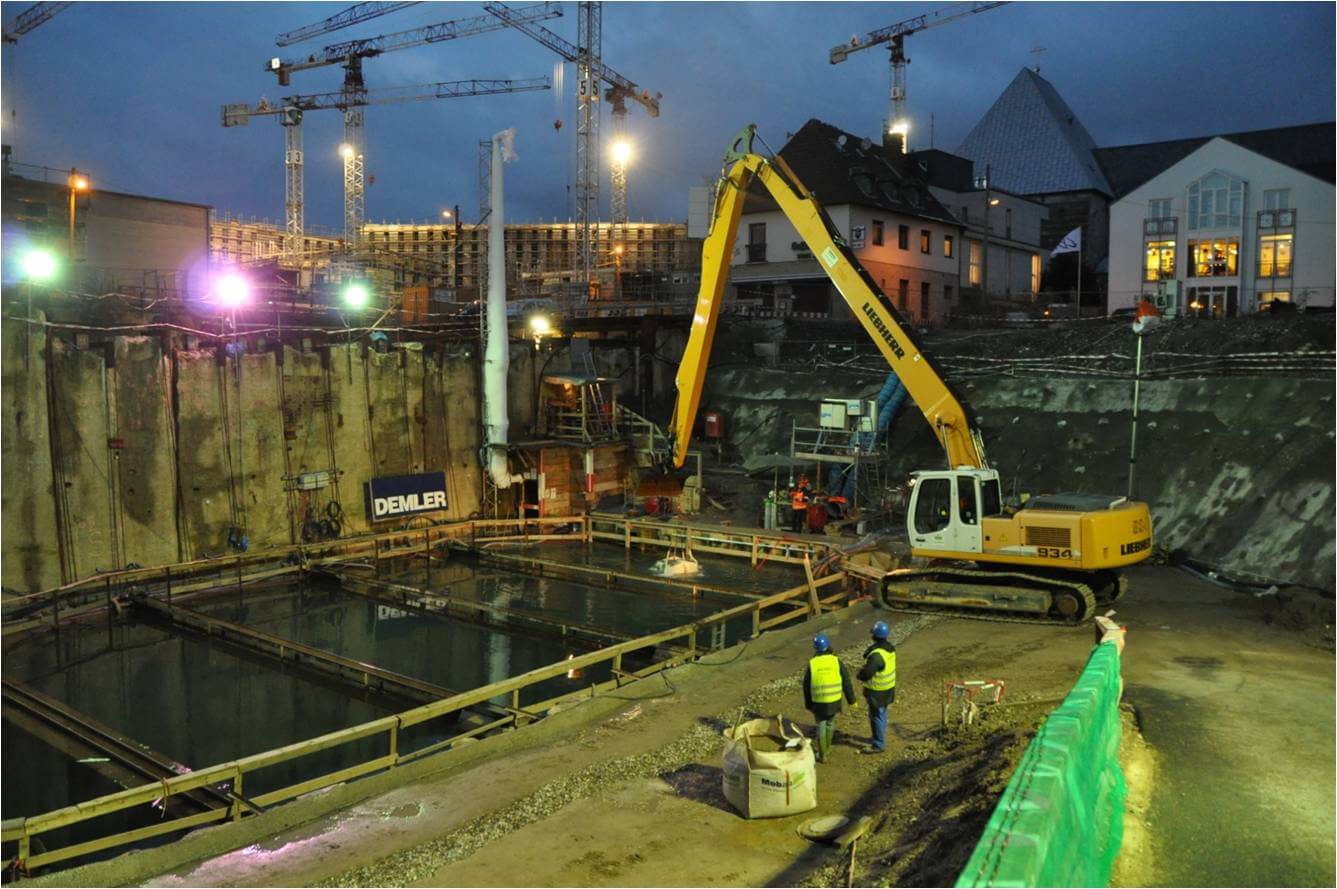

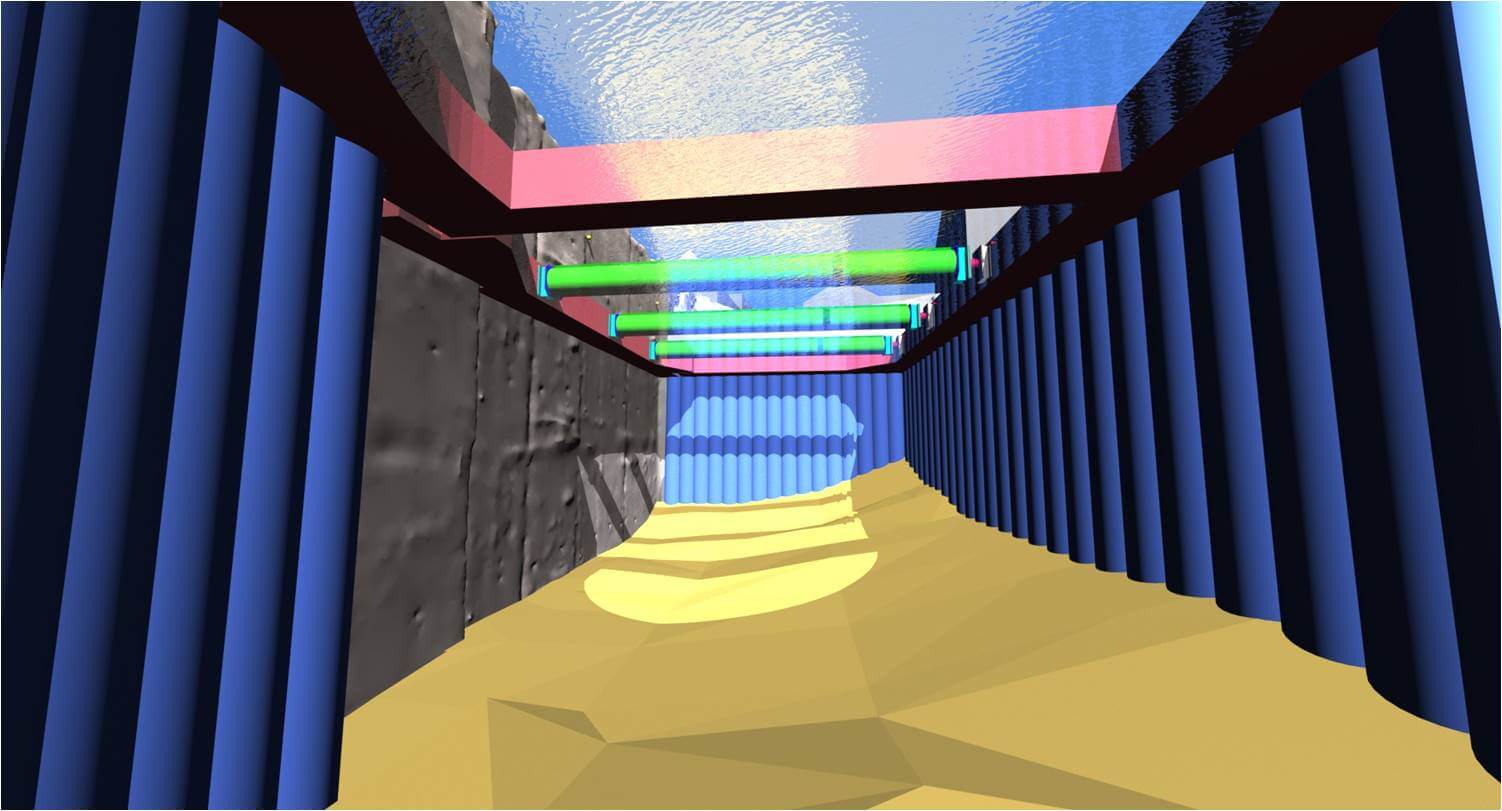

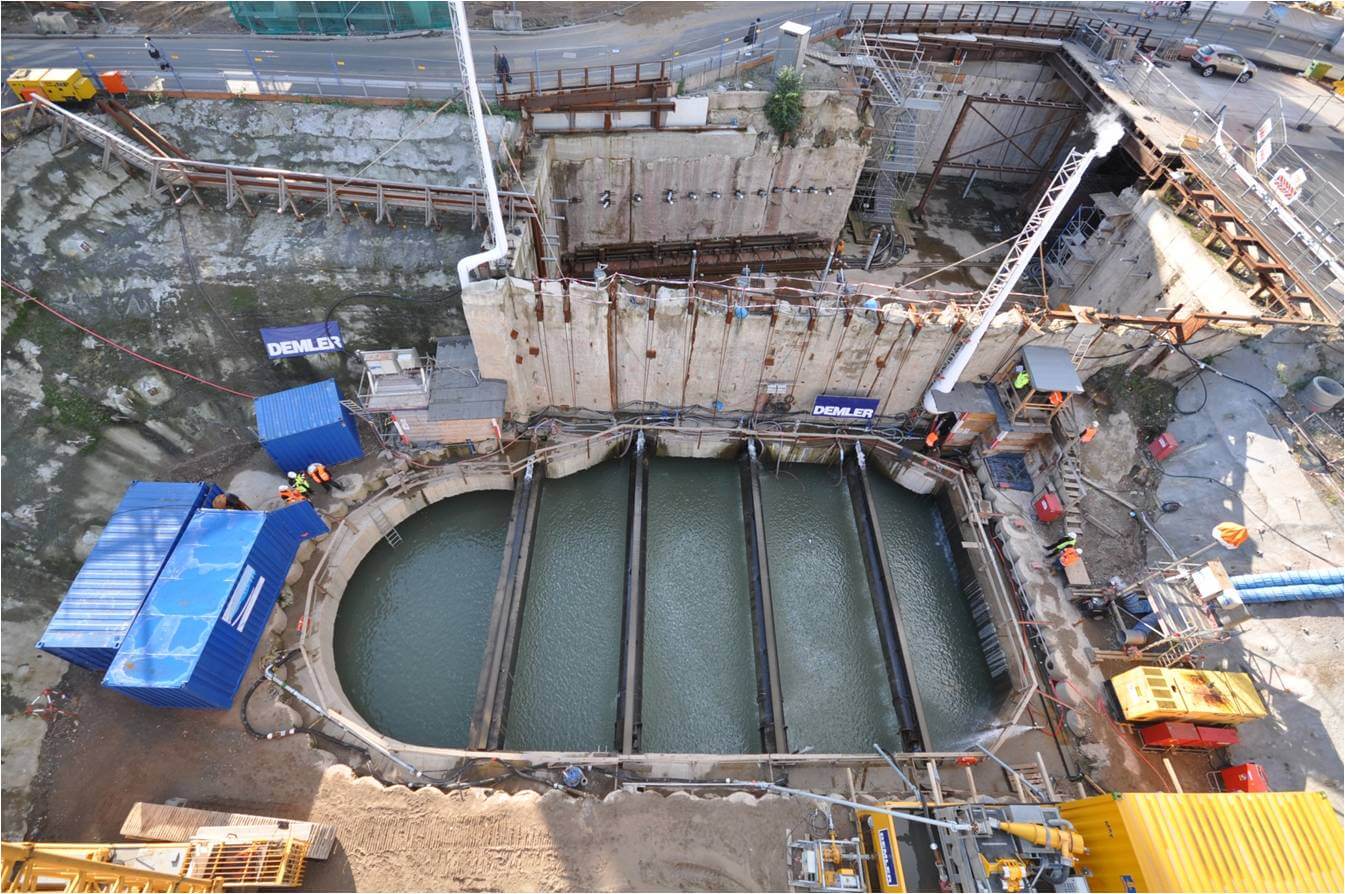

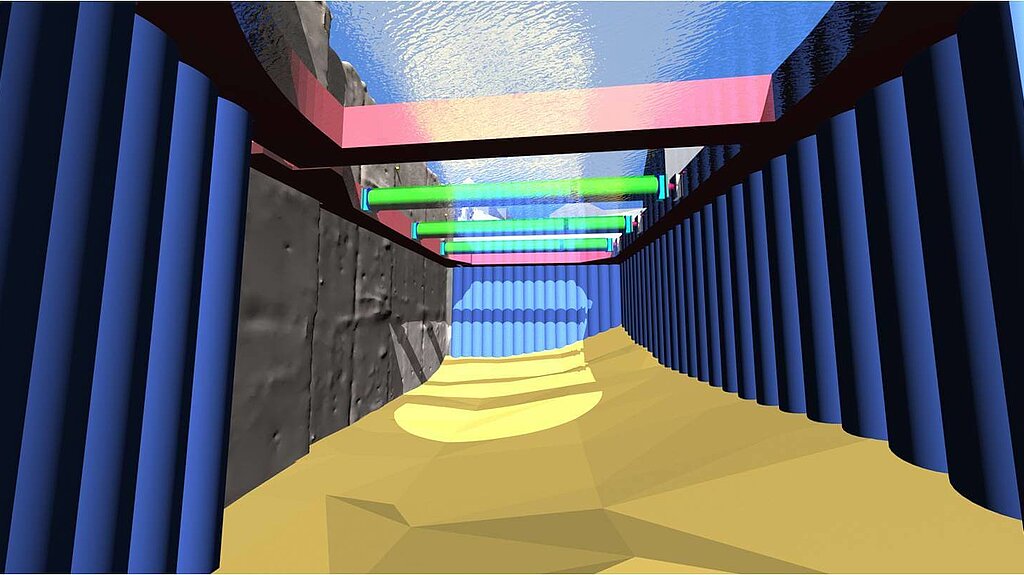

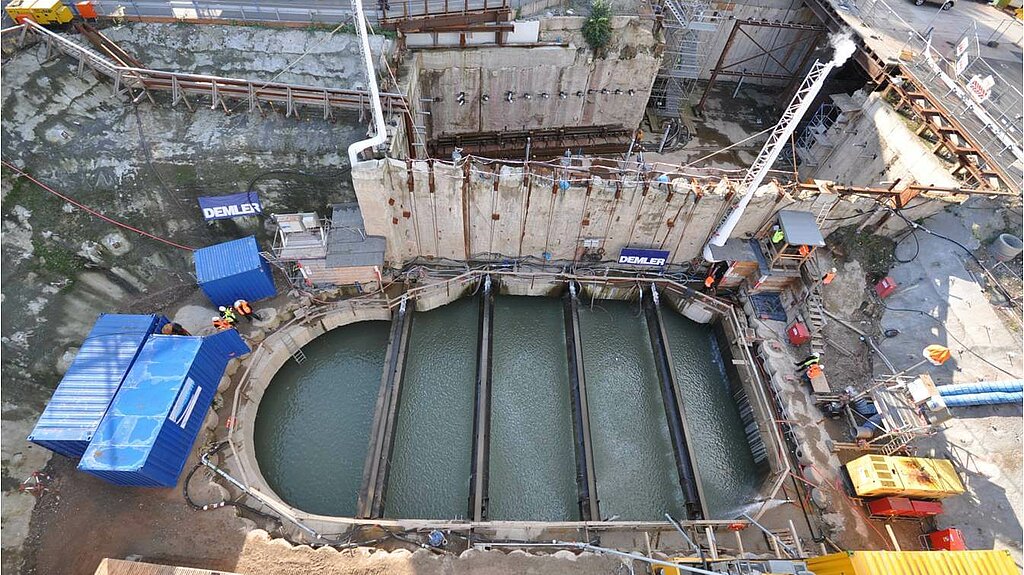

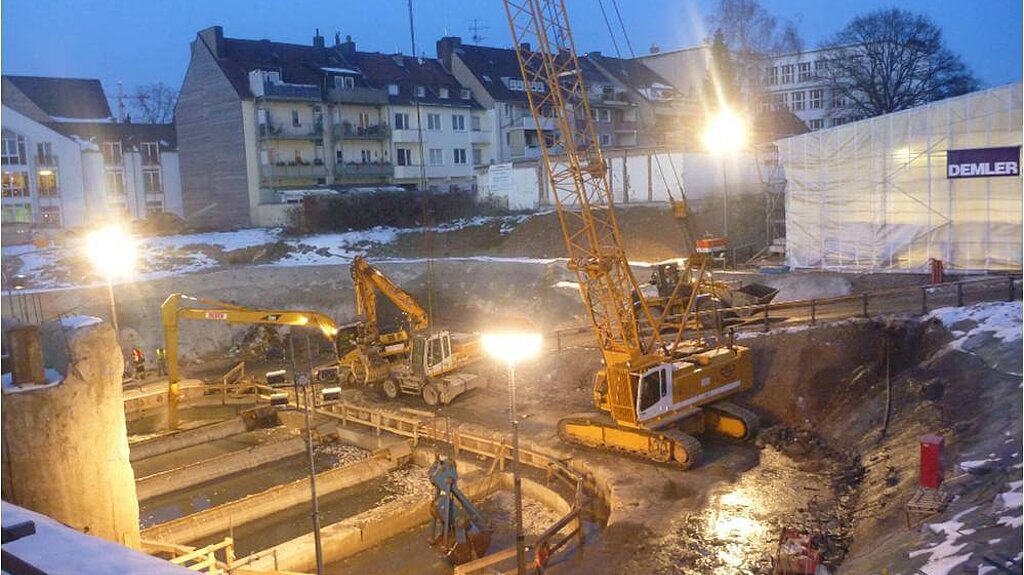

- Herstellung einer ausgesteiften, 12 m tiefen Baugrube im Einsturztrichter (gestörter Baugrund, z.T. gering bis mäßig tragfähig).

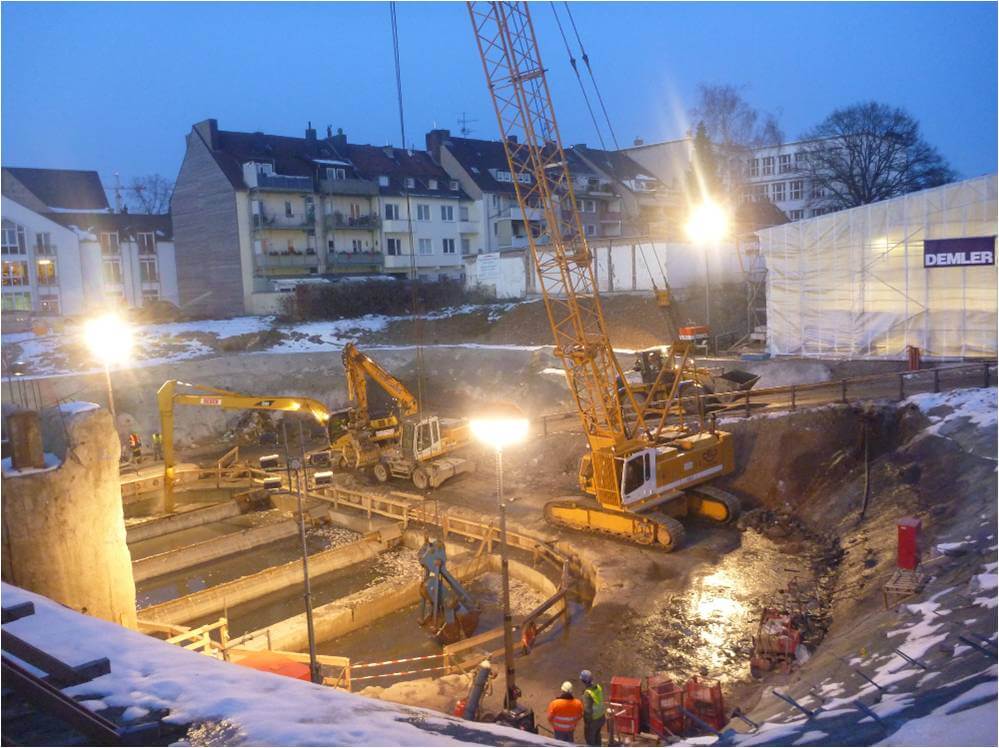

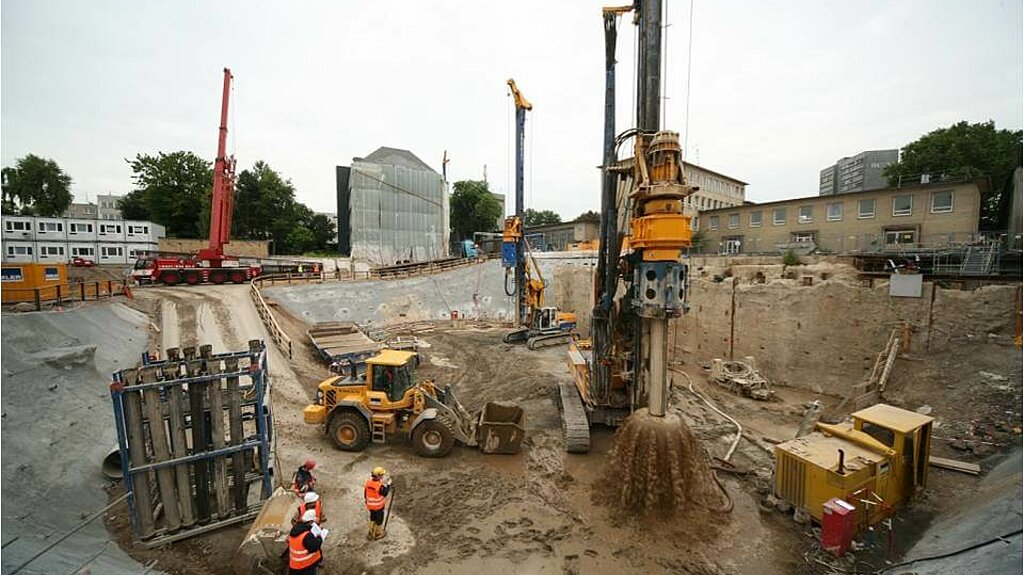

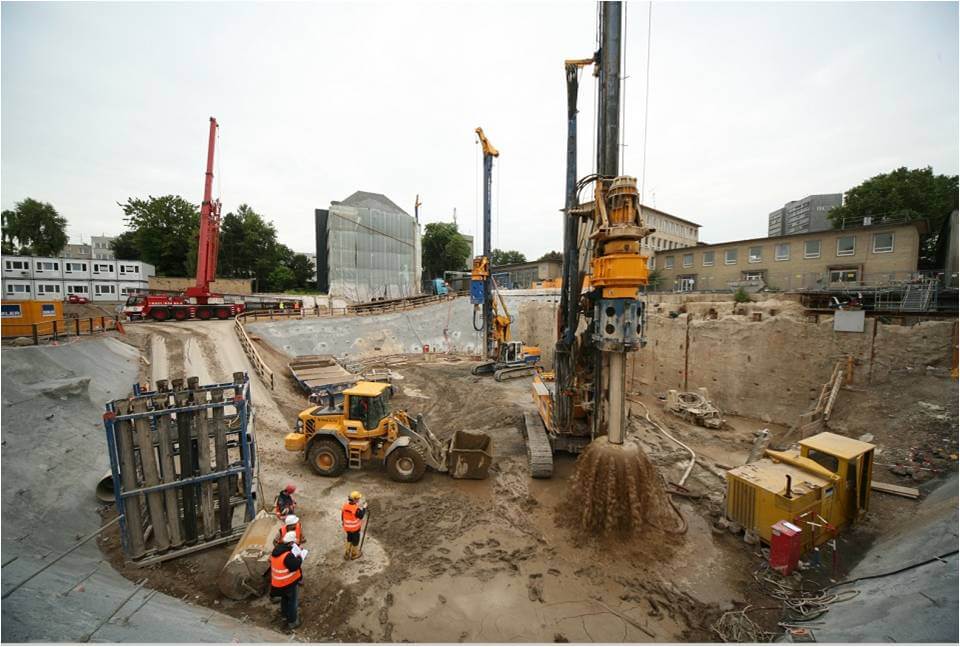

- Bohrpfahlherstellung (L = 29,5 m, D = 1,20 m) mit Hindernisdurchörterung im Einsturztrichter
- Höchste Anforderungen an die Lagesicherung bzw. Setzungsminimierung benachbarter Bauwerke (zulässige horizontale Schlitzwandverschiebung: 2 mm)

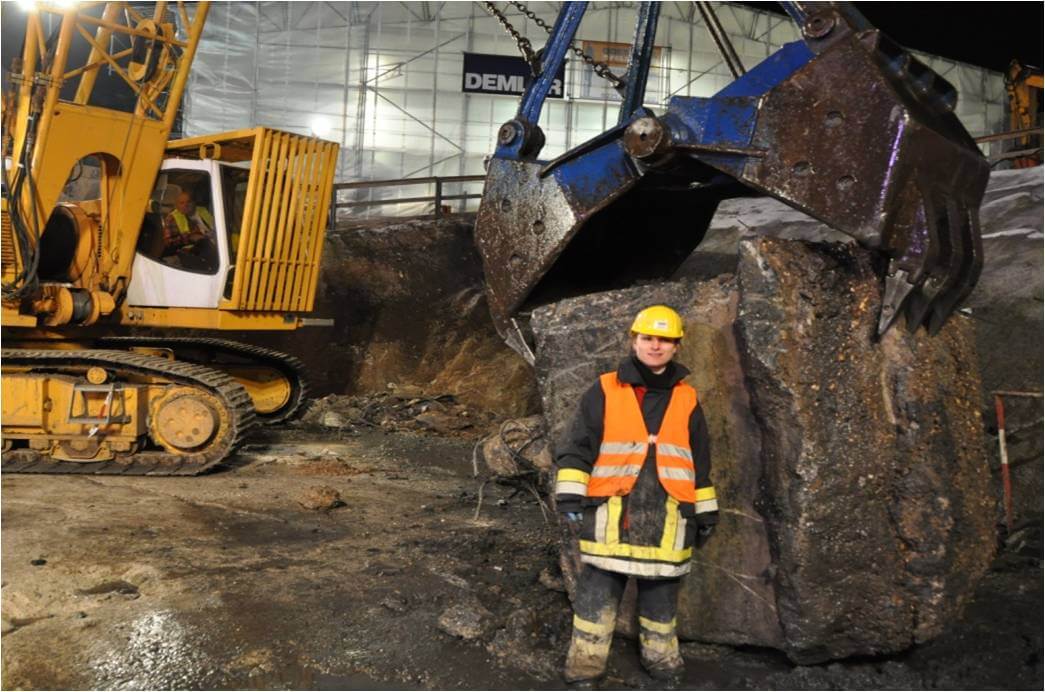

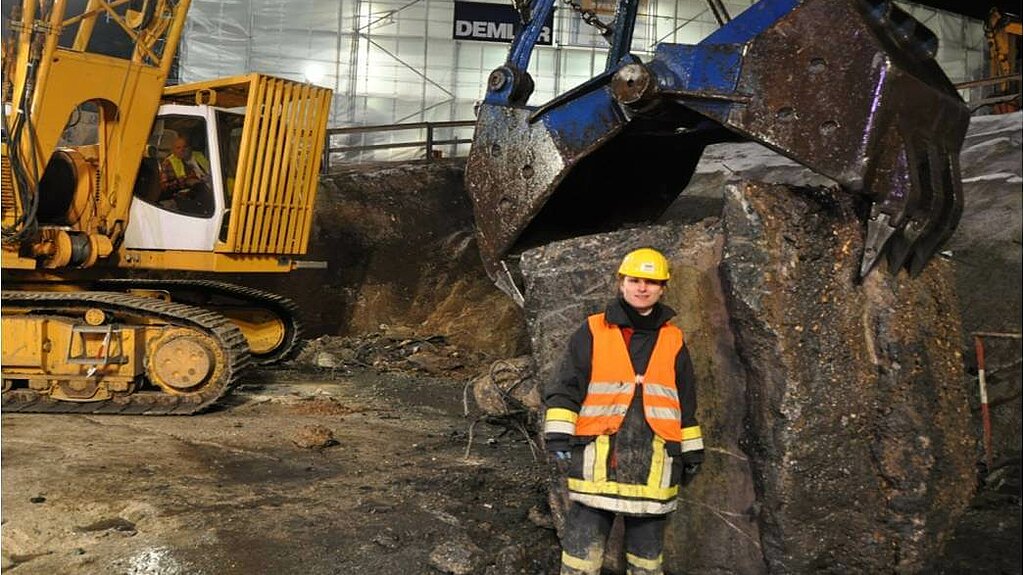

- Einsatz von Unterwasser-Echolot und Tauchereinsatz zur Bergung von Großtrümmerteilen.

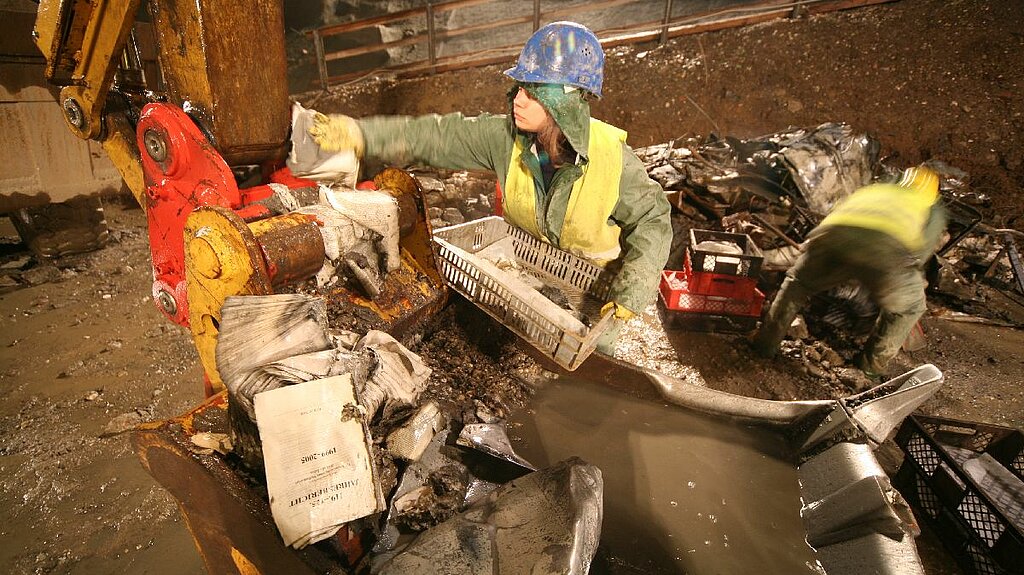

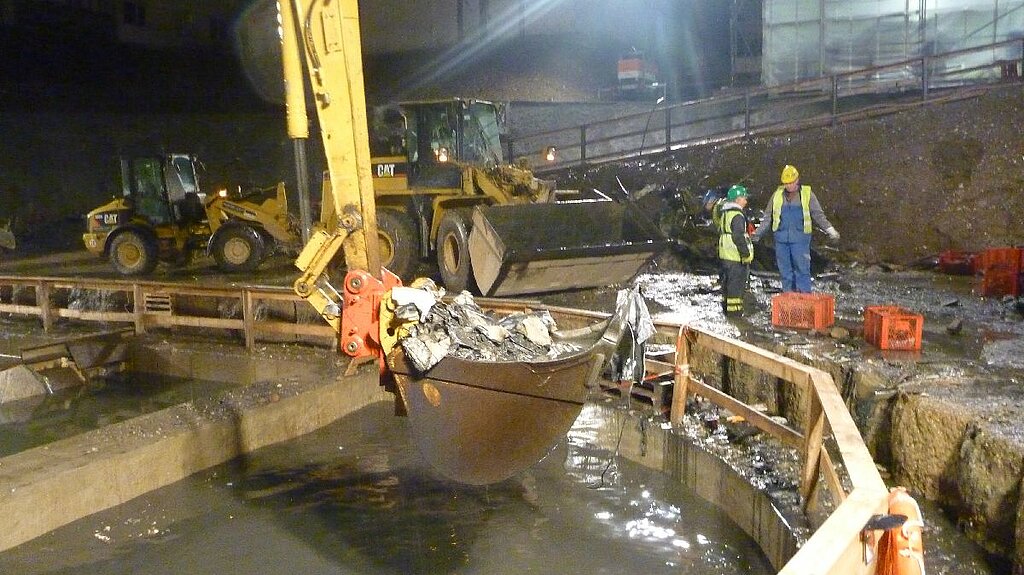

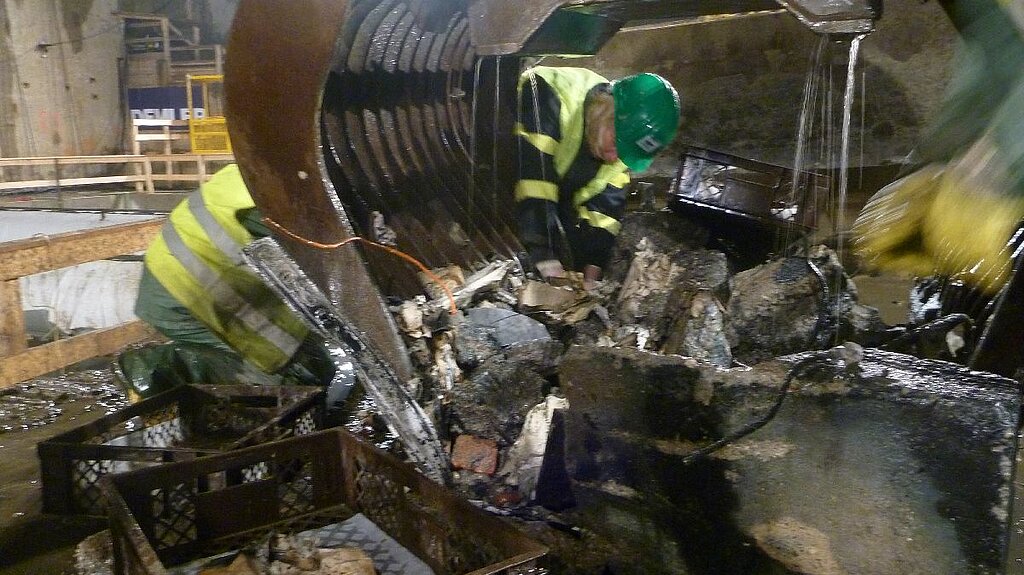

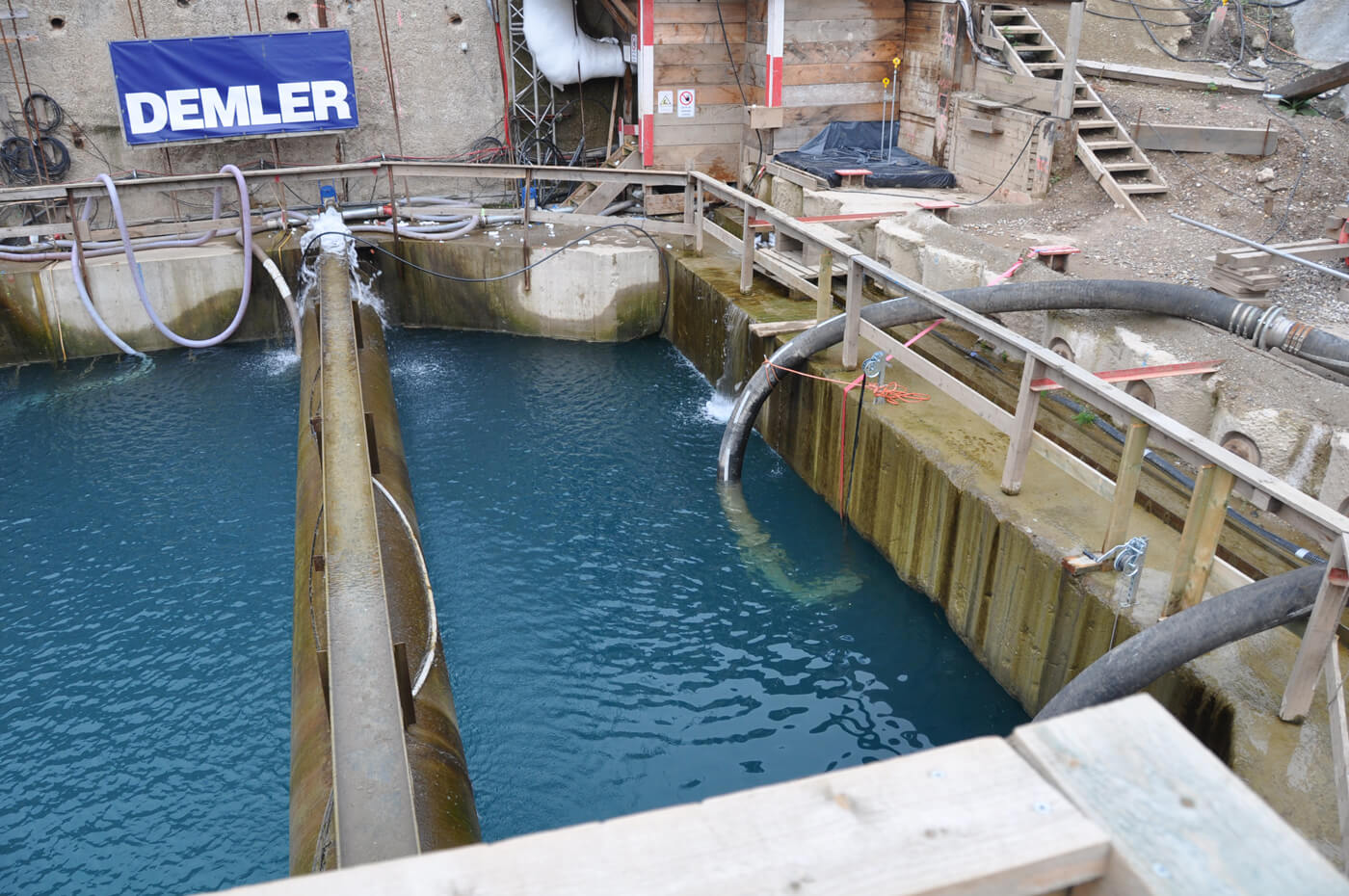

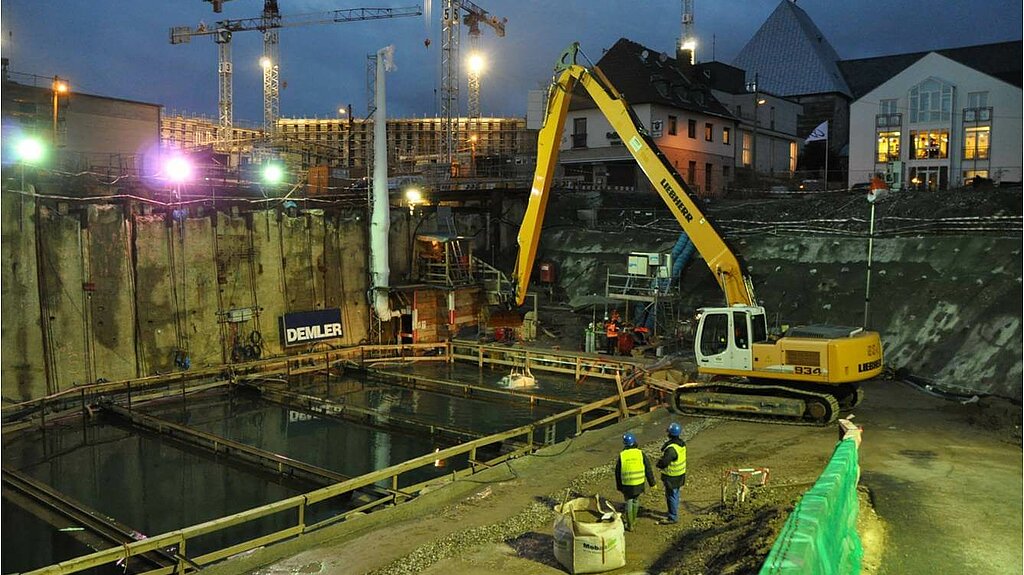

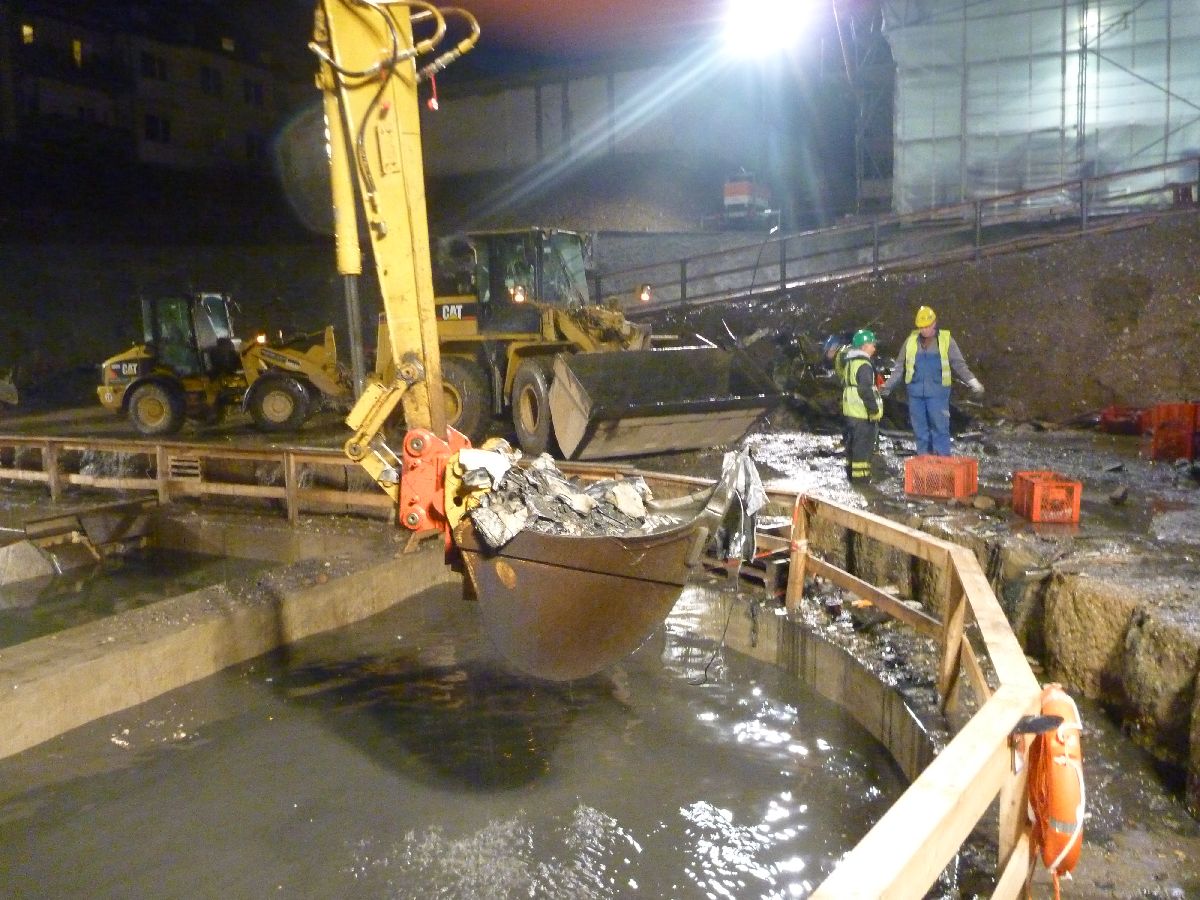

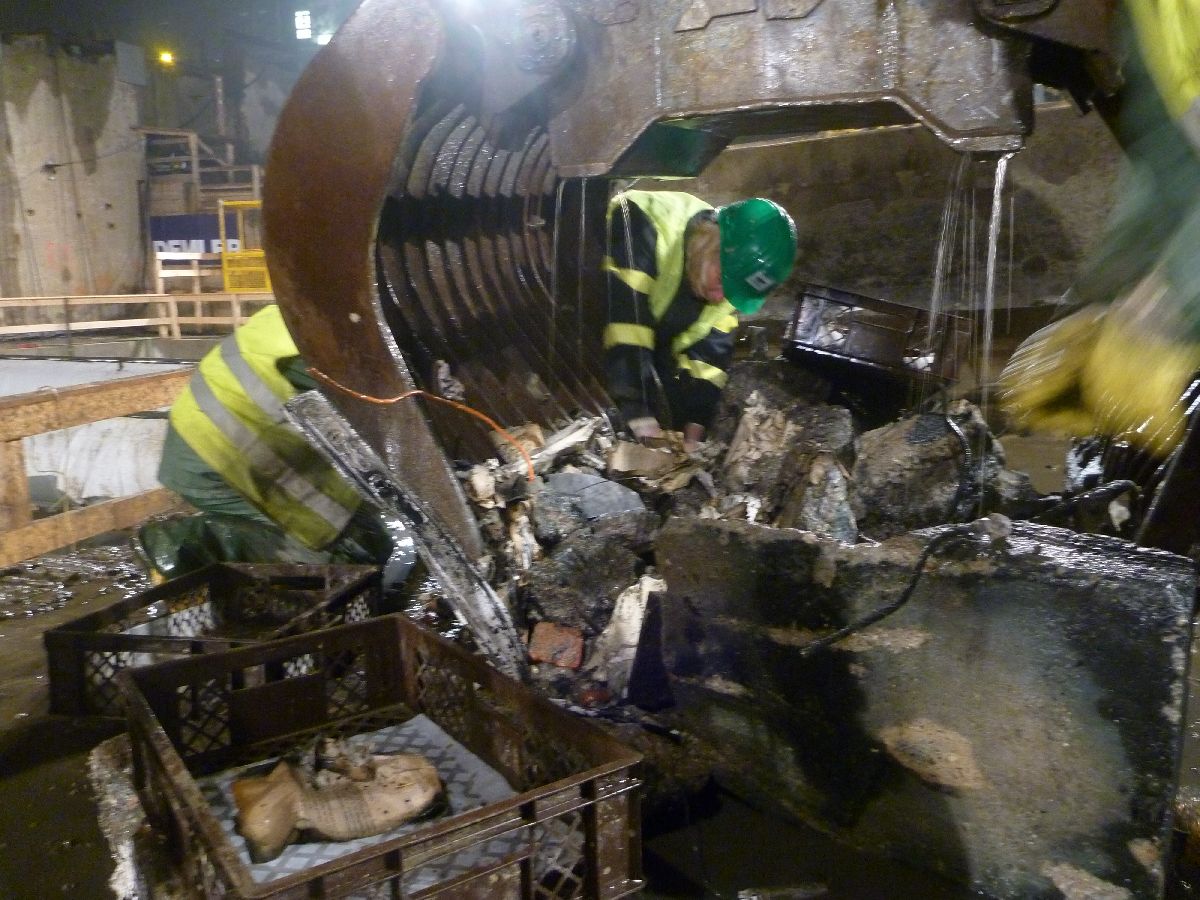

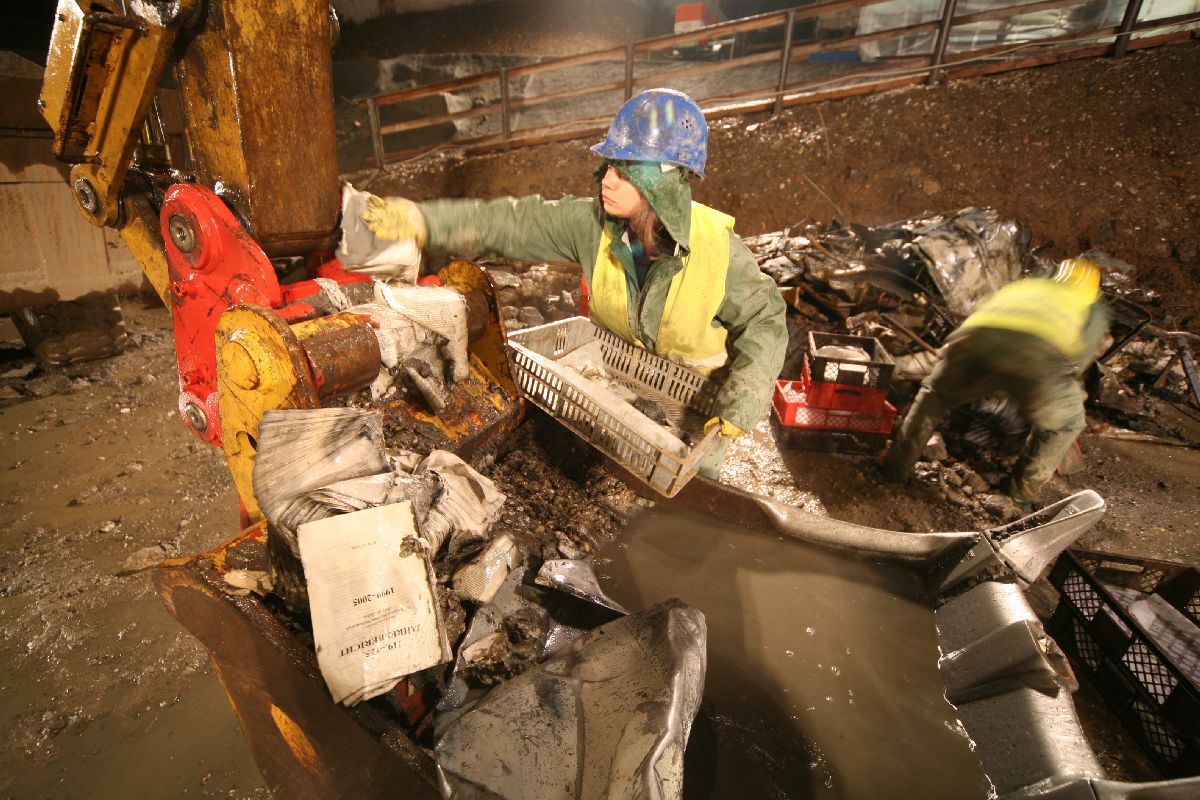

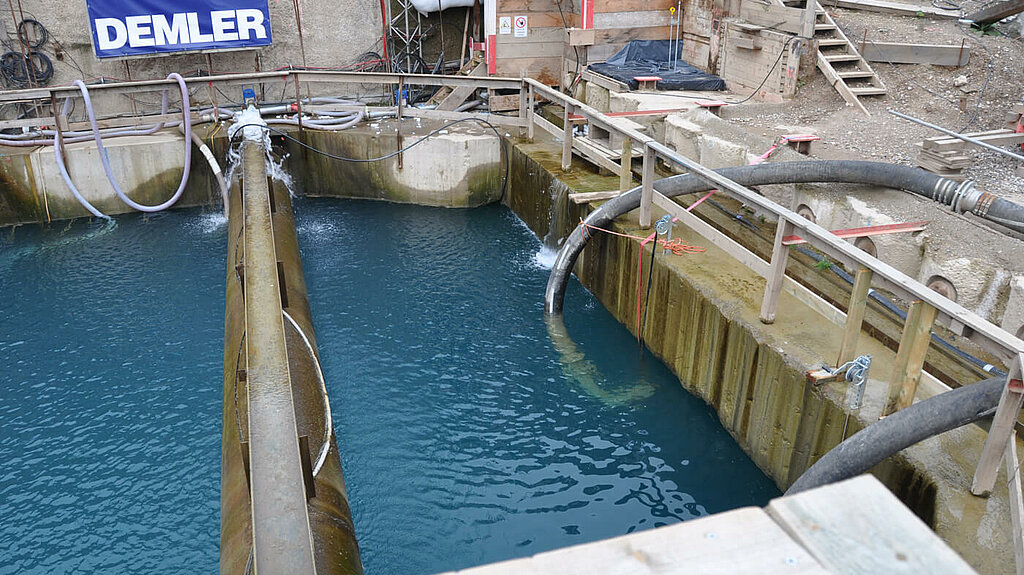

- Archivgutbergung unter Grundwasserspiegel, Aushubkoordination

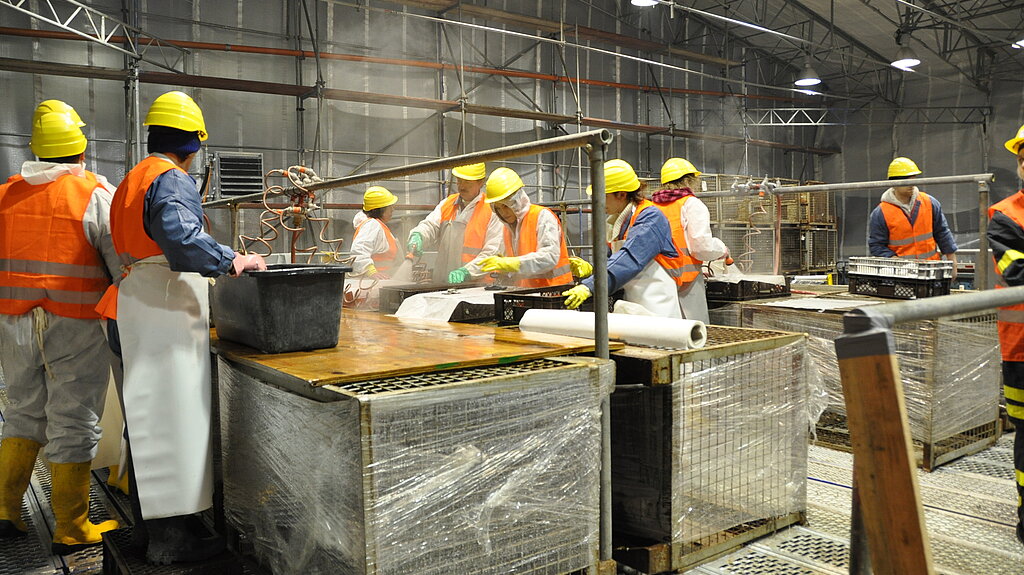

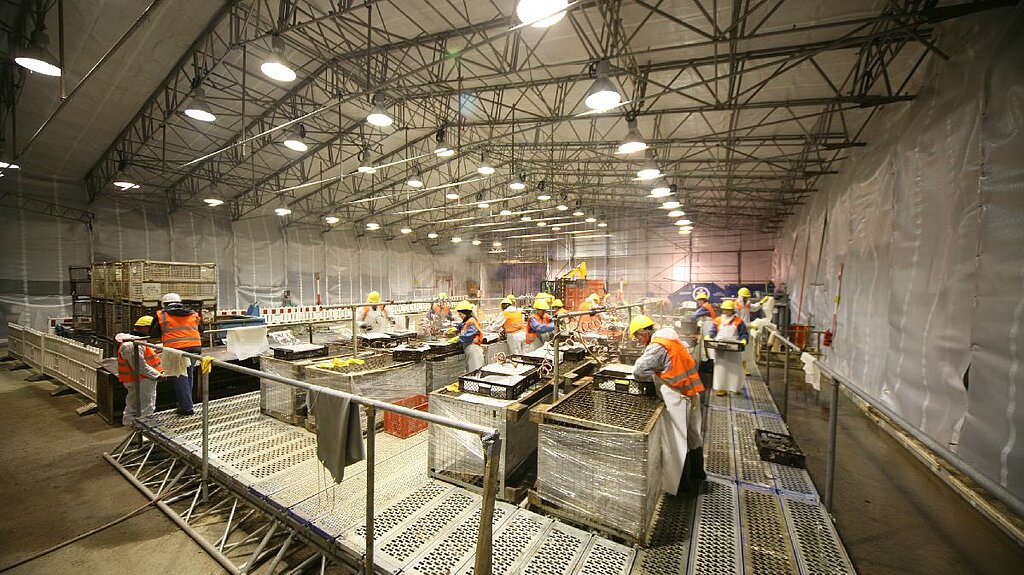

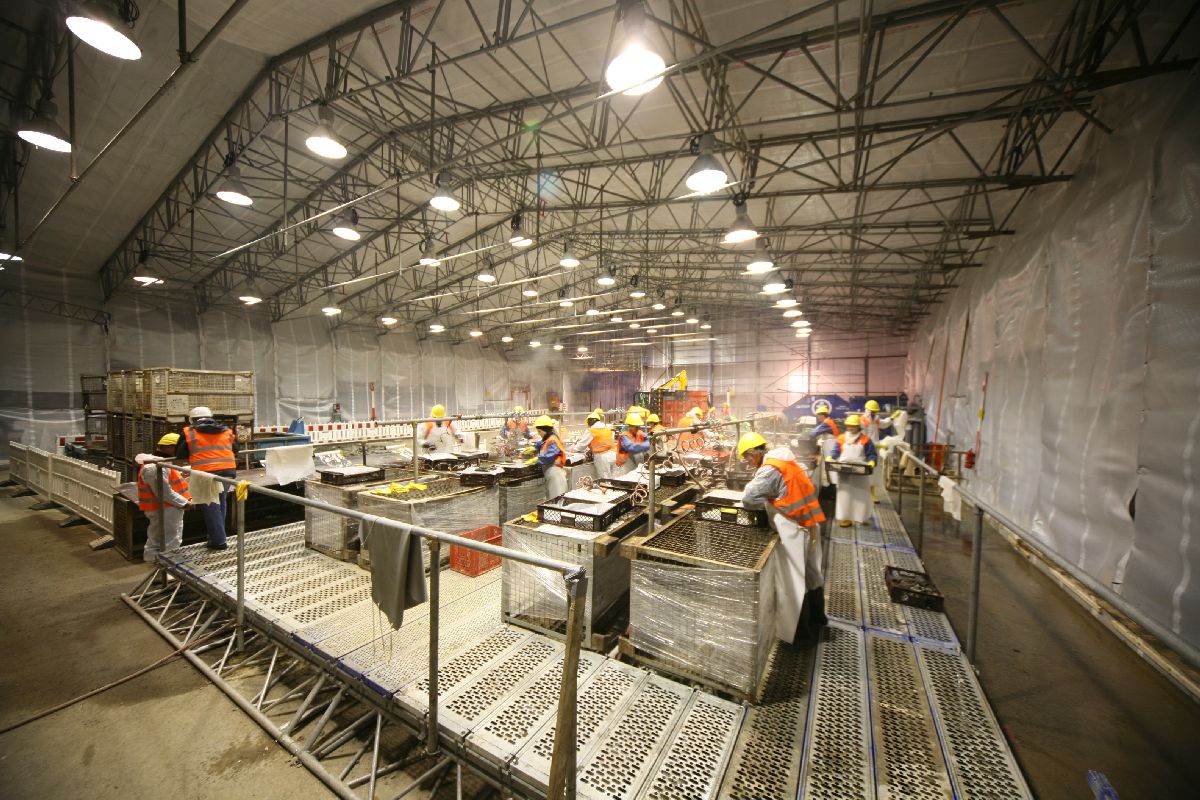

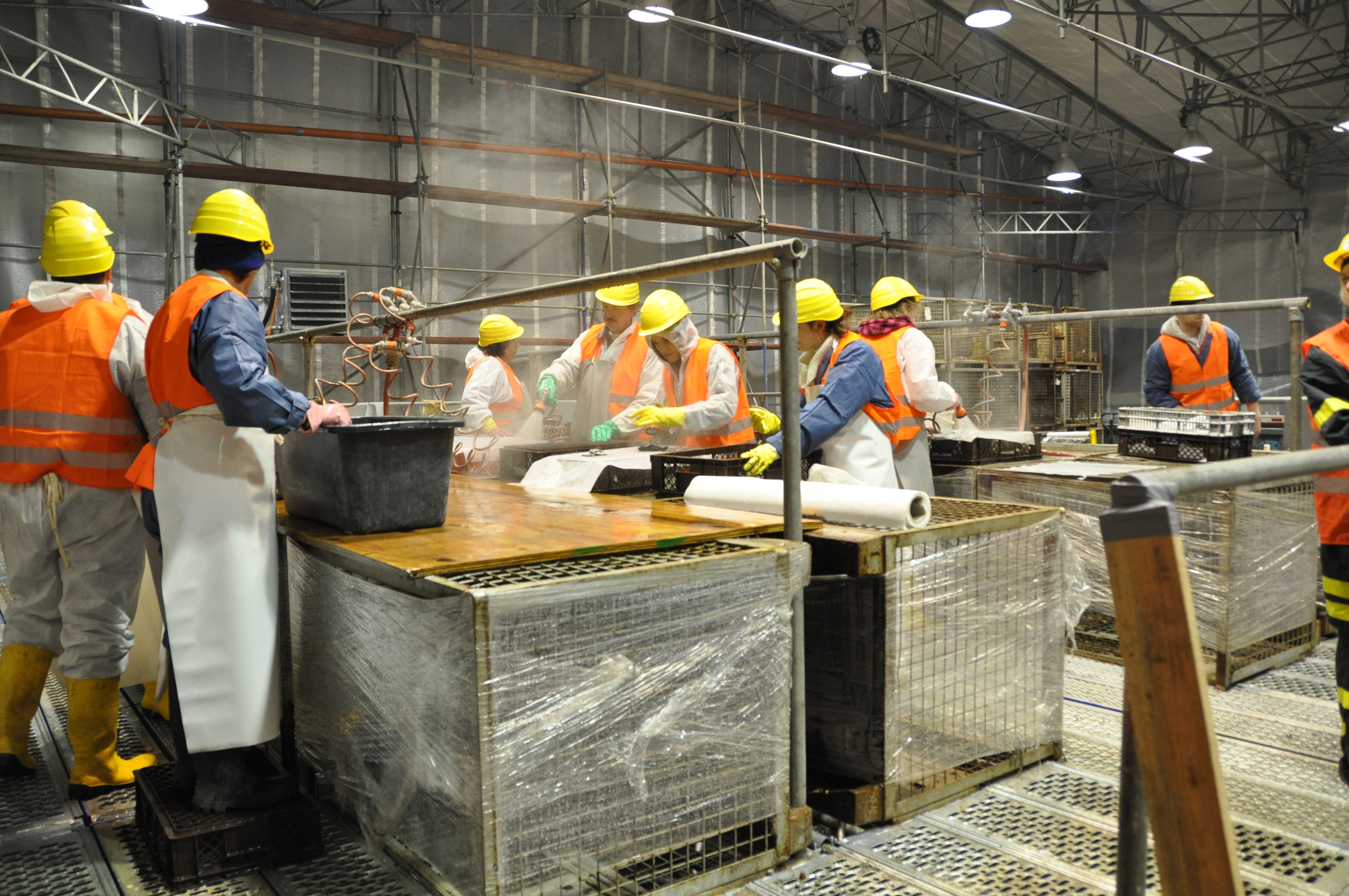

- Organisation der Archivgutversorgung mit allen Beteiligten:
- Einsatzleitung der Berufsfeuerwehr, Behörden, ermittelnden gerichtlichen Sachverständigen,
- weiteren Schadensbeteiligten, Baubetrieb, Tauchermannschaften und dem Restauratorenteam
